По данным МЧС, более трети всех бытовых пожаров происходят из-за проблем с электропроводкой. При этом многие искренне убеждены: если в щитке стоят качественные автоматы и УЗО, жилье полностью защищено. Однако существует опасный сценарий, против которого традиционная автоматика оказывается абсолютно бессильна.
Речь идет о последовательном дуговом пробое — искрении, возникающем в месте плохого контакта. Для решения этой проблемы было разработано УЗДП (Устройство Защиты от Дугового Пробоя, в международной практике — AFDD/AFCI).
Пробел в классической защите: почему молчат Автомат и УЗО?
Чтобы понять необходимость УЗДП, важно разобраться, как работают традиционные защитные аппараты:
Автоматический выключатель (АВ) реагирует на сверхтоки — короткое замыкание или длительную перегрузку линии.
Устройство защитного отключения (УЗО) следит за током утечки на землю, защищая человека от поражения током.
Представьте ситуацию: в розетке, питающей обогреватель мощностью 2 кВт (ток около 9 А), ослаб винтовой зажим. В месте плохого контакта возникает микродуга — электрическое искрение.
Ток не превышает номинал линии (9 А значительно меньше порога срабатывания автомата на 16 А). Автоматический выключатель «считает», что всё в порядке.
Ток не утекает на землю, а продолжает течь по замкнутому контуру. УЗО не видит никакой разницы между входящим и исходящим током.
При этом температура в точке искрения мгновенно поднимается до 2000–6000 °C. Пластик розетки обугливается, превращаясь в токопроводящий мостик, подрозетник плавится, и происходит возгорание окружающих материалов.
Причины возникновения дугового пробоя
Устройство защиты от дугового пробоя фиксирует опасные процессы, возникающие по следующим причинам:
Ослабление контактных групп: Незатянутые клеммы в розетках, выключателях, распределительных коробках или самом щитке.
Механическое повреждение кабеля: Перебитая саморезом жила, пережатый мебелью провод или скрытый надлом внутри изоляции.
Деградация и старение изоляции: Обугливание изоляционных материалов со временем под воздействием нагрева.
Повреждение сетевых шнуров бытовой техники: Изломы жилы возле вилки или корпуса инструмента (частая проблема утюгов, пылесосов, фенов).

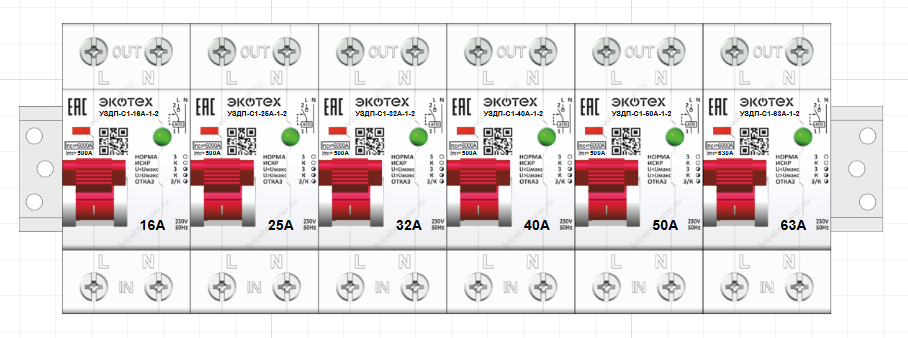

Как работает УЗДП
УЗДП — это сложный электронный прибор на базе микроконтроллера. В отличие от простых электромеханических расцепителей, оно постоянно анализирует форму синусоиды тока и напряжения в режиме реального времени.
Захват сигнала: При возникновении дуги в цепи появляются характерные высокочастотные (ВЧ) шумы и нестабильные всплески тока.
Цифровая фильтрация: Алгоритмы микроконтроллера отличают «опасную» дугу от «безопасной». Безопасная дуга естественным образом возникает при размыкании выключателей света или включении некоторых приборов.
Отключение: Если спектральный анализ подтверждает наличие устойчивого дугового пробоя, способного вызвать пожар, устройство размыкает цепь за доли секунды.
Сравнительный анализ модульной защиты
УЗДП не заменяет существующие приборы в щитке, а дополняет их, формируя трехуровневую систему безопасности:
Характеристика | Автоматический выключатель | УЗО / АВДТ | УЗДП |
Основной объект защиты | Кабель от перегрева | Человек от удара током | Помещение от пожара |
Главная угроза | КЗ, перегрузка по току | Утечка тока на корпус/землю | Искрение, микродуга, плохой контакт |
Причина срабатывания | Ток превысил номинал | Дисбаланс фазы и нуля | ВЧ-помехи и искажения синусоиды |
Главный минус: проблема ложных срабатываний
Несмотря на очевидную пользу, УЗДП остается одним из самых спорных устройств в современной электрике. Главная причина — высокая чувствительность к сетевым помехам.
Микроконтроллер устройства пытается отличить аварийную дугу от нормальных процессов в электросети. Однако целый ряд бытовых приборов генерирует в сеть сигналы, крайне похожие на искрение:
Коллекторные двигатели: Щетки старых или недорогих пылесосов, дрелей, болгарок, блендеров и стиральных машин естественным образом искрят при работе, что часто провоцирует отсечку.
Импульсные блоки питания: Дешевые или поврежденные БП телевизоров, компьютеров, светодиодных лент и зарядных устройств могут отдавать в сеть высокочастотные "мусорные" помехи.
Сварочные аппараты и симисторные регуляторы: Коммутационные помехи от регуляторов мощности (например, в теплых полах или диммерах) воспринимаются процессором как авария.
Искрение при коммутации: Обычное извлечение вилки мощного прибора из розетки под нагрузкой может вызвать разовую микродугу и отключение линии.
В результате пользователь сталкивается с «фантомными» отключениями света без видимых причин. Производители непрерывно совершенствуют алгоритмы фильтрации, но полностью избавиться от риска ложных срабатываний на сложных или загрязненных помехами линиях пока не удается.
Нормативные требования: где установка УЗДП обязательна
Два с половиной года назад требования нормативных документов в отношении дуговой защиты кардинально изменились: установка приборов перешла из разряда рекомендательных мер в строгую обязанность.
Согласно Постановлению Правительства РФ от 30.03.2023 № 510 (вступило в силу 1 марта 2024 года, внеся изменения в Правила противопожарного режима) и Изменению № 6 к СП 256.1325800.2016 (действует с 29 января 2024 года), использование УЗДП стало обязательным для ряда социальных объектов.
Обязательная установка:
Детские дошкольные учреждения и общеобразовательные школы.
Спальные корпуса интернатов, детских домов и медицинских организаций.
Общежития и хостелы.
Дома престарелых и специализированные дома для инвалидов.
Рекомендованная установка (в жилом секторе и спецобъектах):
Деревянные и каркасные дома (здания из горючих материалов).
Одиночные групповые линии, питающие розеточные сети спален, детских комнат, а также линии с высокой постоянной нагрузкой (обогреватели, сушильные машины).
Музеи, картинные галереи, памятники архитектуры и объекты с высокими требованиями к сохранности имущества.
Резюме
УЗДП закрывает последний критический пробел в традиционной электробезопасности, предотвращая возгорание на самой ранней стадии — до появления открытого пламени или короткого замыкания.
Его установка критически важна там, где последствия пожара могут быть катастрофическими, а в коммерческом и общественном секторе она прямо прописана в нормативах. В частном жилье, несмотря на риск единичных ложных срабатываний из-за шумных приборов, УЗДП становится новым стандартом безопасности, особенно для деревянного домостроения.
