Устройство защитного отключения — ключевой элемент электрощита, отвечающий за безопасность людей и пожаробезопасность здания. В отличие от обычного автоматического выключателя, реагирующего на перегрузки и короткие замыкания, оно отслеживает исключительно токи утечки.
Терминология: УЗО, ВДТ, АВДТ и УДТ — в чем разница?
В быту мы привыкли к аббревиатуре УЗО, но в проектах, ПУЭ и современных стандартах (ГОСТ IEC 61008-1) используются другие обозначения:
ВДТ (Выключатель дифференциального тока) — это и есть «чистое» УЗО. Реагирует только на утечку тока. Не защищает от короткого замыкания, поэтому всегда устанавливается в связке с обычным автоматическим выключателем.
АВДТ (Автоматический выключатель дифференциального тока) — в народе «дифавтомат». Объединяет в одном корпусе функции автомата и ВДТ.
УДТ (Устройство дифференциального тока) — обобщающее название для всех приборов этой категории в ПУЭ и ГОСТ.
Принцип работы и основные функции
Прибор непрерывно сравнивает ток проходящий по фазному проводу, с током, проходящим по нулевому. Если разница (дифференциальный ток) превышает ток утечки (10, 30, 100, 300 мА) устройство моментально обесточивает цепь.
Защита человека: при повреждении изоляции или прикосновении к фазе ток уходит в землю через корпус прибора или тело человека. ВДТ отключает питание за доли секунды (обычно до 30 мс).
Защита от пожара: утечка малого значения (100–300 мА) не вызовет срабатывания обычного автомата, но приведет к нагреву изоляции в месте повреждения и последующему возгоранию.
Когда УЗО требуется по нормативам (ПУЭ) и жизненной необходимости
Правила устройства электроустановок (ПУЭ 7-е изд., гл. 7.1) четко регламентируют установку УЗО:
Обязательные требования по ПУЭ:
Розеточные группы: Обязательна установка УЗО с током срабатывания не более 30 мА для всех розеточных групп общего назначения, к которым могут подключаться переносные электроприборы (ПУЭ 7.1.79).
Ванные и влажные помещения: Обязательна защита розеток и приборов (ПУЭ 7.1.82). Рекомендуется использовать УЗО на 10 мА, если линия выделенная.
Уличные розетки и электроснабжение вне зданий: Установка УЗО с 30 мА обязательна.
Когда УЗО просто жизненно необходимо:
Старый фонд без заземления (система TN-C): В домах со старой проводкой при пробое фазы на корпус стиральной машины автомат не отключится. УЗО — единственный способ защитить человека при случайном касании.
Приборы с водой: Стиральные и посудомоечные машины, водонагреватели, теплые полы.
Деревянные и каркасные дома: Для предотвращения пожаров из-за повреждения скрытой проводки на вводе устанавливают «противопожарное» УЗО на 100–300 мА.
Классификация и типы УЗО
УЗО различаются по нескольким ключевым параметрам: роду тока, принципу работы и времени срабатывания.
1. По виду тока утечки:
Тип | Обозначение | На что реагирует | Где применять |
|---|---|---|---|
AC (В некоторых странах уже запрещены) |  | Только на переменный синусоидальный ток | Простые нагрузки: лампы накаливания, обогреватели, электроплиты без электроники. |
A |  | На переменный и пульсирующий постоянный ток | Современная бытовая техника с импульсными блоками питания и инверторами (стиральные машины, ПК, TV, кондиционеры, LED-светильники). Рекомендуемый стандарт для жилья. |
F |  | На переменный, пульсирующий постоянный, многочастотный ток (до 1 кГц) и постоянный сглаженный ток до 10 мА | Однофазная техника с инверторами и частотным регулированием (инверторные стиральные машины, кондиционеры, тепловые насосы, сушильные машины). Устойчивы к помехам. |
B |  | На переменный, пульсирующий и постоянный сглаженный ток | Промышленность, зарядные станции электромобилей, инверторные солнечные системы. |
2. По принципу работы:
Электромеханические: Работают от энергии самого тока утечки. Надежны, сработают даже при обрыве входящего нулевого провода. (Лучший выбор).
Электронные: Требуют внешнего питания для работы встроенной платы. Если «ноль» обрывается до УЗО, устройство теряет питание и не сможет защитить при пробое фазы.
3. По селективности (задержке срабатывания):
Селективные (Типы AC-S, A-S): Имеют задержку отключения. Устанавливаются на вводе в щит (противопожарные на 100–300 мА). При замыкании в комнате сработает только групповое УЗО на 30 мА, а селективное в общем щите сохранит питание остального дома.
Общего назначения (без задержки): Стандартные устройства на 10–30 мА для конечных линий.
Соотношение номиналов (АВ vs УЗО)
Номинальный ток УЗО должен быть равен или выше номинального тока защищающего его автоматического выключателя (АВ). УЗО не должно быть слабее автомата.
Сценарий | Соотношение | Статус | |
Равные номиналы | Допустимо | Стандартное решение (например, АВ 16 А + УЗО 16 А). Подходит при защите одной выделенной линии одним автоматом. | |
УЗО на шаг выше | Рекомендуется | Дает запас прочности и увеличивает ресурс контактов УЗО (например, АВ 16 А + УЗО 25 А или АВ 25 А + УЗО 40 А). | |
УЗО под группой АВ | (или ) | Обязательно | Если к одному УЗО подключено несколько автоматов, номинал УЗО должен быть не меньше номинала вводного АВ (который ограничивает общий ток) либо не меньше суммы всех нижестоящих АВ. |
УЗО ниже АВ | Запрещено | При перегрузке линии АВ продолжит пропускать ток, а контакты УЗО сгорят или сварятся от перегрева до того, как отключится автомат. |
Поддержка в проекте BreakerPanel

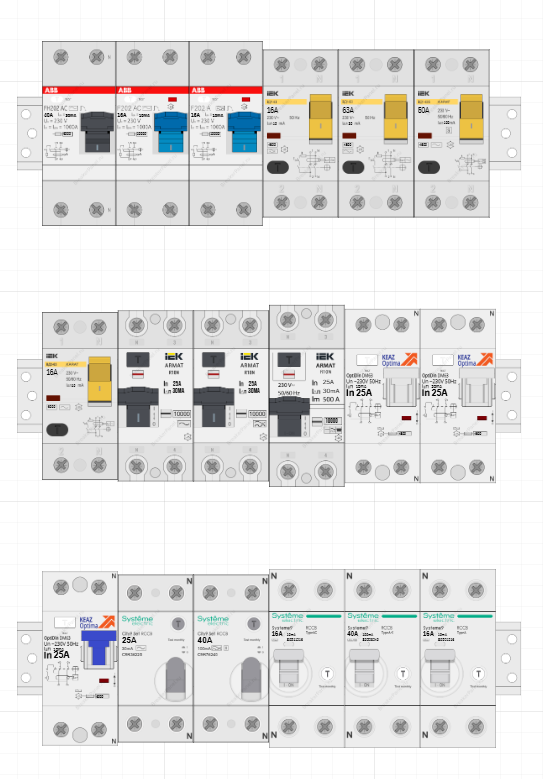

Поддерживаются УЗО производства ABB, IEK, Systeme9, KEAZ и др. разных линеек, 2-х и 4-х полюсные.
Итоговые рекомендации по выбору
Для большинства розеточных групп и бытовой техники выбирайте электромеханическое УЗО типа A с током утечки 30 мА.
Для влажных зон — 10 мА (или 30 мА при большой протяженности линий).
На ввод в частный дом или квартиру ставить селективное УЗО тип A-S/AC-S на 100–300 мА для противопожарной защиты.
